盡管“結構光”一詞大約在十年前才被創造出來，但控制光的概念由來已久。第一個有記錄的關于裁剪光線的描述是在Syracuse圍城期間（約公元前213–211年）的一個可能是虛構的故事，即使用多個鏡子來塑造羅馬船只上的陽光強度，使其成為多面非相干光束成形的一個例子。在此，Andrew Forbes講述了結構光定制方面的研究進展。該工作發表在Optics & Photonics News上。

Andrew Forbes, Structured light: tailored for purpose, Optics and Photonics News, 31(6): 24-31 (2020).

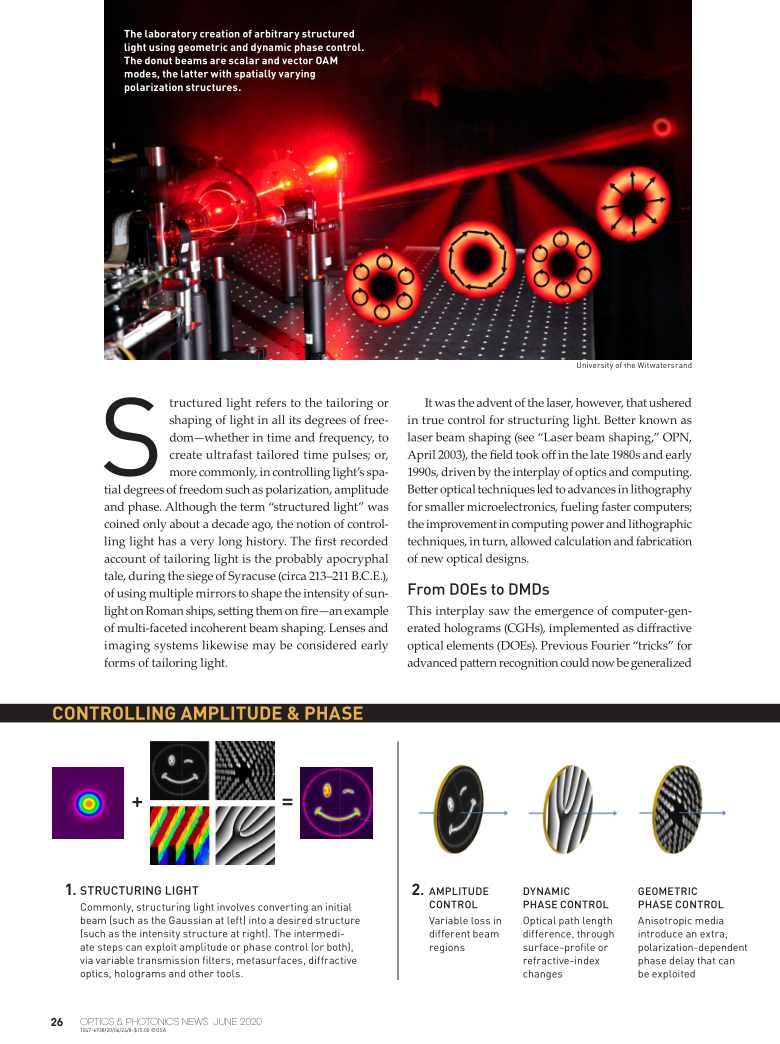

結構光是指在所有自由度（無論在時間和頻率上）對光進行剪裁或整形，以產生超快的剪裁時間脈沖；或者，更常見的是，控制光的空間自由度，例如偏振、振幅和相位。盡管“結構光”一詞大約在十年前才被創造出來，但控制光的概念由來已久。第一個有記錄的關于裁剪光線的描述是在Syracuse圍城期間（約公元前213–211年）的一個可能是虛構的故事，即使用多個鏡子來塑造羅馬船只上的陽光強度，使其成為多面非相干光束成形的一個例子。透鏡和成像系統同樣可以被認為是裁剪光的早期形式。

然而，正是激光的出現，才真正控制了光的結構。更為人所知的是激光束整形，該領域在20世紀80年代末和90年代初，在光學和計算相互作用的推動下開始發展。更好的光學技術導致了小型微電子光刻技術的進步，為更快的計算機提供了動力；計算能力和光刻技術的提高反過來又允許計算和制造新的光學設計。

從衍射光學元件到數字微鏡器件

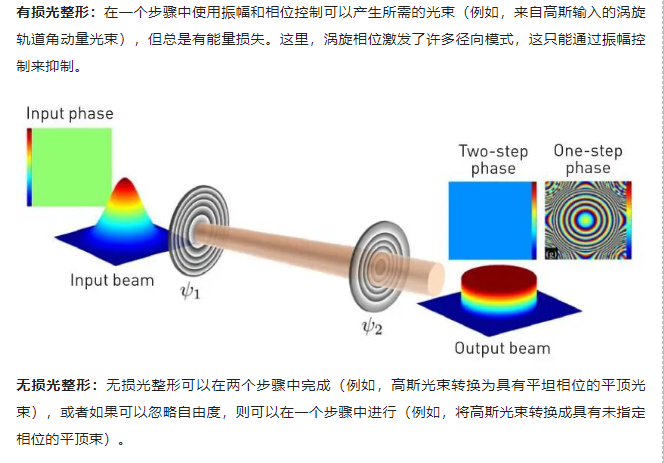

這種相互作用導致了計算機生成全息圖的出現，這些全息圖被實現為衍射光學元件。以前用于高級模式識別的傅里葉“技巧”現在可以被推廣并實現為用于任意光控制的高性能、純相位元件。盡管有潛力，但吸收主要限于塑造光強度，例如，用于各種工業應用的高斯到平頂強度轉換器。一次性元件的制造成本很高，通常達到數萬美元，這是一個主要障礙。同時，自由曲面和非球面技術還沒有達到他們今天所享受的多功能性，因此，折射解決方案的廉價選擇非常有限。

結構光場進展緩慢，直到開發出用于光子應用的商用可重寫空間光調制器。20世紀70年代，休斯飛機公司奠定了今天的硅基液晶空間光調制器的基礎，但這些光調制器在2000年代初至中期才從傳統投影儀市場進入光子結構光器件。這種容易獲得、可重寫的實現技術推動了結構光研究的爆發。以效率為代價提高速度和降低成本的數字微鏡器件有望在今天取得類似的進步。

所有這些方法和工具都控制光的振幅和動態相位。然而，任何結構光庫中的另一個重要組成部分是利用幾何相位，這可能通過液晶全息圖和元表面實現。計算能力加上制造技術的進步，再次有助于重塑光子學中的機遇，使人們能夠輕松地調整光的偏振結構，使其超越空間均勻狀態。這與振幅和動態相位的控制相結合，允許在許多情況下使用商用現成的設備輕松創建任意形式的結構光。

振幅、相位和偏振

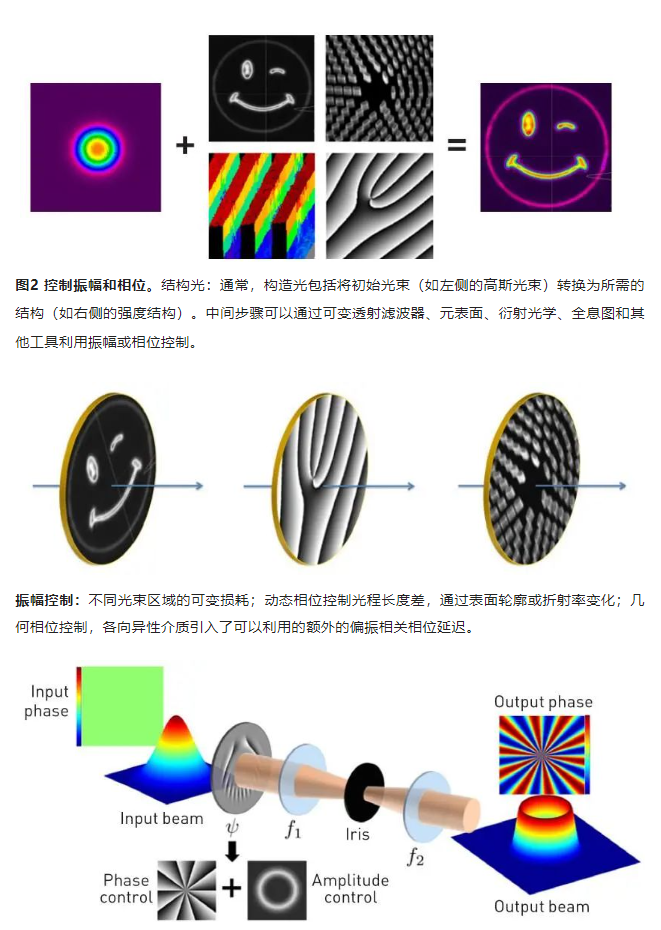

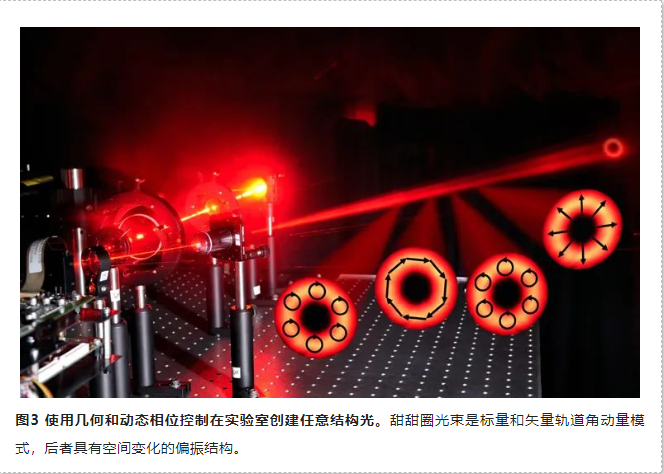

人們希望有一個工具包，能夠?qū)⒁粋€(gè)初始光場轉換為另一個振幅、相位和偏振的光場。目前，存在多種方法來實現均勻偏振標量光束的振幅和相位控制。創建奇點偏振結構需要對光的右圓偏振和左圓偏振或線性偏振分量如何出現的光學場中的每個偏振矢量進行幅度和相位控制。具有不同空間結構的兩個分量之和產生了具有空間非均勻偏振結構的光的矢量狀態。例如，如果兩個圓偏振態具有相反螺旋度的角向相位，則生成的光束將是圓柱對稱的矢量結構：一個例子是具有徑向指向各處的線性偏振矢量的徑向偏振光。

由于結構化矢量光束只是兩個結構化標量光束的總和，因此，傳統的標量光束工具包可以單獨應用，然后，以干涉方式添加。這僅利用動態階段。幾何相位也可以通過元表面上的亞波長結構，或通過液晶中的大規模結構來利用，以引起每個偏振都不同的相位變化，從而直接產生矢量光束。有趣的是，在小特征尺寸衍射光學元件的早期，矢量效應是已知的，但通常被認為是不需要的偽影；今天，這些效應提供了對結構光的完全控制。

來自激光器的結構光

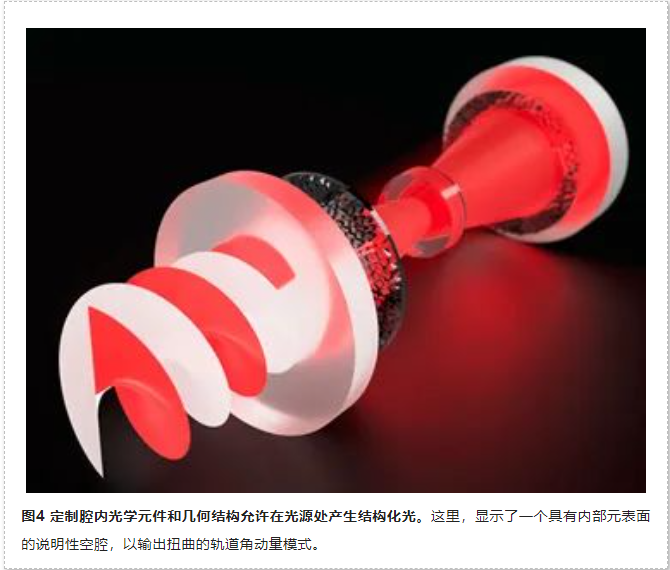

在結構光激光器中，也可以直接在光源處產生結構光。研究人員在早期的激光器中從腔中制造出結構光，使用腔內線、光闌和孔徑來產生厄米-高斯和拉蓋爾-高斯光束。通常，腔內方法用于“非結構化”光，例如，使用簡單的圓孔僅產生高斯模式而不產生許多橫向模式，或者使用自適應光學消除熱像差中的相位結構。增益控制而非損耗控制也可用于從激光器產生結構光，例如，通過使用數字微鏡裝置動態地形成泵浦激光器的光場。

自20世紀90年代以來，腔內相位元件被廣泛用于從激光器產生奇點狀態的光。這樣的方案通過在激光器的輸出處定義期望的強度和相位并將其反向傳播到后鏡來工作。如果反射鏡充當相位共軛元件，那么期望的光束將在輸出端再次出現。由于此過程在每次往返后重復，因此指定模式是腔的本征模式。

一種特別受歡迎的結構光形式是攜帶軌道角動量的光——“甜甜圈”狀光束，其特征是方位扭曲的相位分布和中心強度零。直接從激光器中創建軌道角動量模式并非易事，因?yàn)樽匀唤鐭o(wú)法分辨順時針和逆時針扭曲模式的區別：它們具有相同的傳播動力學、相同的光束大小、相同的波前曲率等，使得它們?cè)诩す馄髦泻茈y區分。矛盾的是，創建如此美麗的對稱模式通常需要某種形式的對稱破壞。一種這樣的方法是使用幾何相位，通過外來結構物質，產生結構光的新?tīng)顟B(tài)。

結構光菜單

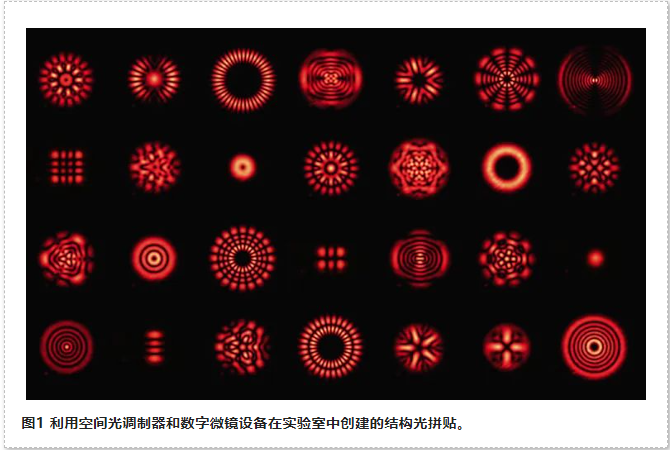

上面概述的工具包已經實現了許多形式的結構光的創建。這些包括厄密-高斯、拉蓋爾-高斯和更一般的因斯-高斯光束形式的自由空間的眾所周知的本征模，以及許多光纖系統的本征模式，包括線偏振和圓柱矢量渦旋模式。

只考慮光場的特定方面，而不是它的整體，就可以讓一個人設計出彎曲物理規則的光。一個例子是“非衍射”貝塞爾光束，它看起來傳播而不擴散，但僅當考慮光束的中心區域時。另一種是著名的艾里光束，它似乎橫向加速，并在彎曲的軌跡上傳播，但僅當考慮主瓣時；整個光束以恒定速度沿著直線路徑行進。

結構光的一般形式已經被展示出來，包括徑向和角加速光束、光子鉤、焦散光束、優雅的拉蓋爾-高斯光束和厄米-高斯光束，以及奇點的偏振奇異結構，包括所謂的檸檬態、恒星態、季風態、蜘蛛態、網狀態和花態。光的軌道角動量狀態顯示出扭曲的螺旋相結構，像螺旋樓梯；扭曲可以是順時針或逆時針的，并且每個波長扭曲一次、兩次、三次或更多次，導致光束中心處的相位奇點和隨著扭曲量增加的零強度區域。

這些二維橫向狀態的創建可以推廣到空間的某個區域中的任意三維結構光，通常圍繞某個焦點。這方面的例子包括偏振Mobius-strip光束的產生、相位和偏振中的打結奇點、Talbot陣列光束和光的分形狀態。有時，保持一維較小是有益的，如用于顯微鏡的光板的情況，或者在三維光傳播期間使二維結構發生變化。

最近，二維光已經通過多次二維相位修改在許多平面上進行了調制，將簡單的結構光演變?yōu)楦娈惖亩嗄B(tài)形式，在光通信的背景下對創建和檢測都有用，甚至可以作為高維量子門。另一個新興領域是光的空間和時間控制的四維控制，這在很大程度上仍有待探索。

結構光的量子態概念為探測提供了一個特別有趣的角度。量子探測的作用類似于經典創造。

檢測結構光

在創建了結構光之后，還想檢測它。在大多數情況下，光的互易性允許檢測步驟是向后運行的創建步驟。解開相位、振幅和偏振后，初始光束通常恢復為高斯光束。一個簡單的單像素檢測器或耦合到單模光纖允許通過模態分解對場進行定量分析。這些方法本質上只不過是早期光學模式識別中的匹配濾波器技術，通過使用兩步無損保形映射確定地對各種模式進行分類，可以使其更有效。這種模式分選器已經開發并應用于拉蓋爾-高斯、厄米-高斯和貝塞爾光束。

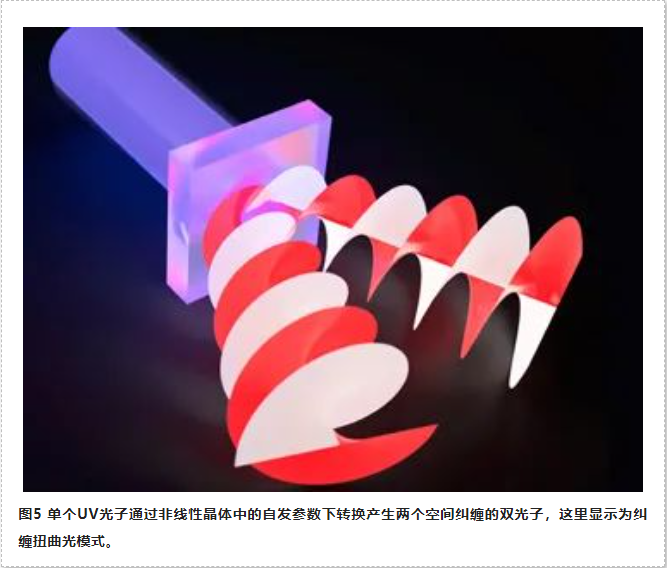

結構光的量子態概念為探測提供了一個特別有趣的角度。量子探測的作用類似于經典創造。在結構光量子實驗的香草版本中，高斯泵浦激發非線性晶體中的自發參數下轉換過程，產生兩個以空間模式糾纏的光子。但這種狀態直到被測量后才被定義：糾纏可以用任何空間模式來表示，因此不能將這兩個光子稱為“是”厄米-高斯、拉蓋爾-高斯或貝塞爾模式。一種模式對另一種模式的后選擇將狀態塌陷為被測量的狀態。

由于許多空間模式集是正交和完整的，它們形成了一種自然的方式來表達糾纏。簡單地說，這是具有光模式的量子力學，它之所以有效，是因?yàn)槟Ｊ娇梢允仟?dú)特的。希望是利用無限數量的模式來訪問無限大的希爾伯特空間，以提出量子力學的基本問題，并利用糾纏作為資源。

輕盈貼合

考慮到結構光場控制的多功能性，它們?cè)诙鄠€(gè)學科中發現了許多應用并不奇怪。

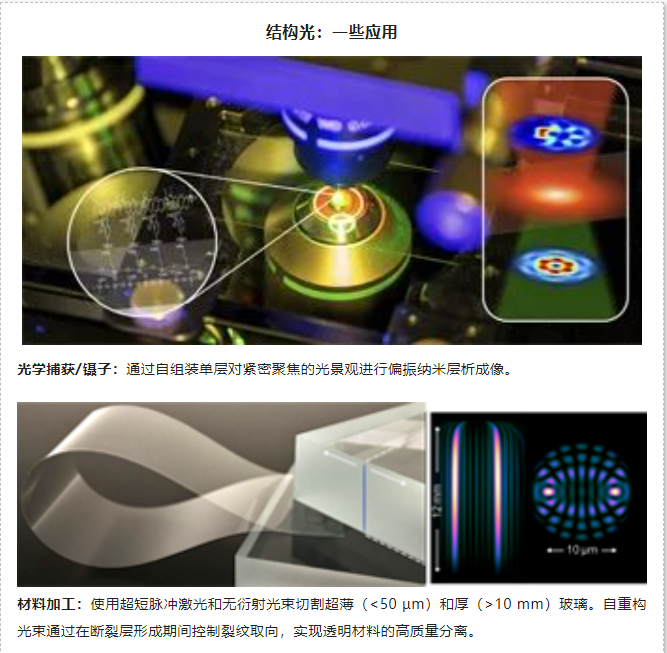

光學捕獲和鑷子。因?yàn)椴东@依賴于與強度梯度成比例的梯度力，所以剪裁光打開了新的可能性。除了普遍存在的高斯模式之外，陷阱還利用軌道角動量模式來設計，以形成光學“扳手”，以超快的速度旋轉物質；用于光學介導粒子清除的艾里光束；貝塞爾光束在多個平面上捕獲粒子，對血細胞進行光學分類，形成光學傳送帶，作為反向傳播光場，僅舉幾個例子。結構光在控制微流體系統中的物質和流動方面發揮了重要作用，結構光和結構物質的相互作用對于通過近場效應在納米尺度上進行控制至關重要。

超分辨率顯微鏡。受激發射損耗顯微鏡是2014年諾貝爾化學獎?wù)J可的技術之一，通過使用兩種形式的脈沖結構光實現。第一（通常為高斯）脈沖激發照明區域內的熒光團，第二（通常為中空）脈沖通過受激發射使環形區域內的熒光團返回基態。因此，只有受激發射耗盡光束中心內的分子才會發出熒光，從而使點擴散函數變窄，并將分辨率提高到衍射極限之外。受激發射損耗顯微鏡已經實現了高達20 nm的橫向分辨率和高達40 nm的軸向分辨率。

人們希望，結構光能夠繼續解決未染色生物樣品中的顯微鏡差對比度、有限的時空分辨率、在照明和檢測階段深入觀察光散射樣品的困難等方面的挑戰。在這里，光的形式至關重要：用于選擇性平面成像的光板；迭代光束整形，以優化光的結構，從而更深入地觀察散射組織；拉蓋爾-高斯光束作為受激發射耗盡的空心光束。

制造業。激光驅動制造長期以來一直使用結構光來提高加工速度和質量，并優化成本和效率。定制強度分布導致了高效的鉆孔，例如，VIA針對具有平頂光束的微電子鉆孔，而偏振控制對于沿任意幾何形狀切割至關重要。對于板材厚度與寬度之比較大的金屬切割，徑向偏振光提供的切割效率是線性偏振光的兩倍。

矢量光束也因其在去除相互作用區中的廢料方面的有效性以及在強縱向場分量下緊密聚焦的能力而脫穎而出。事實上，調整橫向和縱向場分量可以實現焦斑的任意整形，從而在沒有傳統光束整形器的情況下，有助于焦點處的平頂強度分布。無衍射光束最近改進了薄玻璃和厚玻璃的切割以及二維分布的蝕刻。

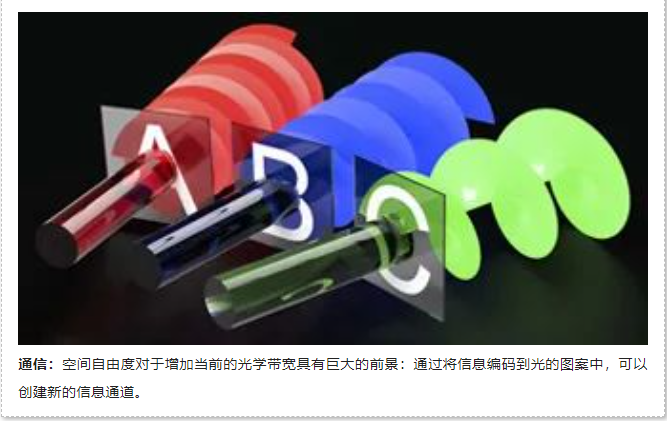

通信帶寬和安全性。使用空間光模式作為光通信新自由度的想法可以追溯到20世紀80年代初，但在過去十年中，基于日益增長的需求和現成的工具包，這一想法已經獲得了廣泛的關注。理想情況下，每個模式都將作為一個新的信道，承載現有技術可能的最大信息容量，N個模式轉換為N倍的帶寬增益。實際上，光纖中的空間模式和湍流自由空間之間的耦合限制了信道容量，而數字信號處理校正對于大型多信道系統來說變得禁止。

盡管如此，與結構光的更快通信速度已超過每秒太比特，使用定制設計的光纖證明了不斷增長的距離。大約15年前，在英國格拉斯哥大學的走廊上進行了一次開創性的演示，軌道角動量一直是人們選擇的模式，但研究顯示了其他模式的潛在好處，例如，貝塞爾光束用于自愈合連接，厄米-高斯光束用于傾翻彈性，以及以不同方式體驗信道以利用分集的模式類型的組合。

同時，量子級的結構光可能是提高數據安全性的關鍵。許多模式提供了對高維量子態的訪問，已知其允許每個光子具有更高的信息容量和對噪聲的更高容忍度，這兩個都對量子密鑰分發至關重要。利用軌道角動量及其相互無偏的基進行了結構光的第一次量子密鑰分配，以及具有偏振和軌道角動量混合糾纏模式的長距離自由空間（高達約300米）和光纖（高達1公里）量子鏈路。雖然用于結構光的量子工具包仍然遠遠落后于用于偏振的量子工具包，但潛在的好處正在推動該領域的快速發展。

從光的結構入手從未如此容易，而且，每個人都在使用某種形式的結構光，即使不是通過設計。

開放的挑戰和機遇

各種國家的光子學戰略都將此標記為光子世紀，光子學有望取代大部分電子技術。然而，盡管經過幾個世紀的努力，在光子系統中的控制能力與在電子系統中的不同。用于控制結構光的工具包雖然近年來得到了大量豐富，但大部分仍然是空白的：幾乎沒有緊湊型結構光光源的選擇，幾乎沒有現成的非定制解決方案，也很少有在較高功率水平和/或快速切換率下工作的解決方案。目前，要部署結構光解決方案，用戶必須是結構光專家。這類似于要求所有顯微鏡用戶首先設計自己的目標！

然而，從光的結構開始從未如此容易，而且，每個人都在使用某種形式的結構光，即使不是通過設計。與其使用激光器發出的光，為什么不為您的特定應用量身定制呢？這是一個機會：結構光，專為特定目的而設計。
